一、項目背景及要求

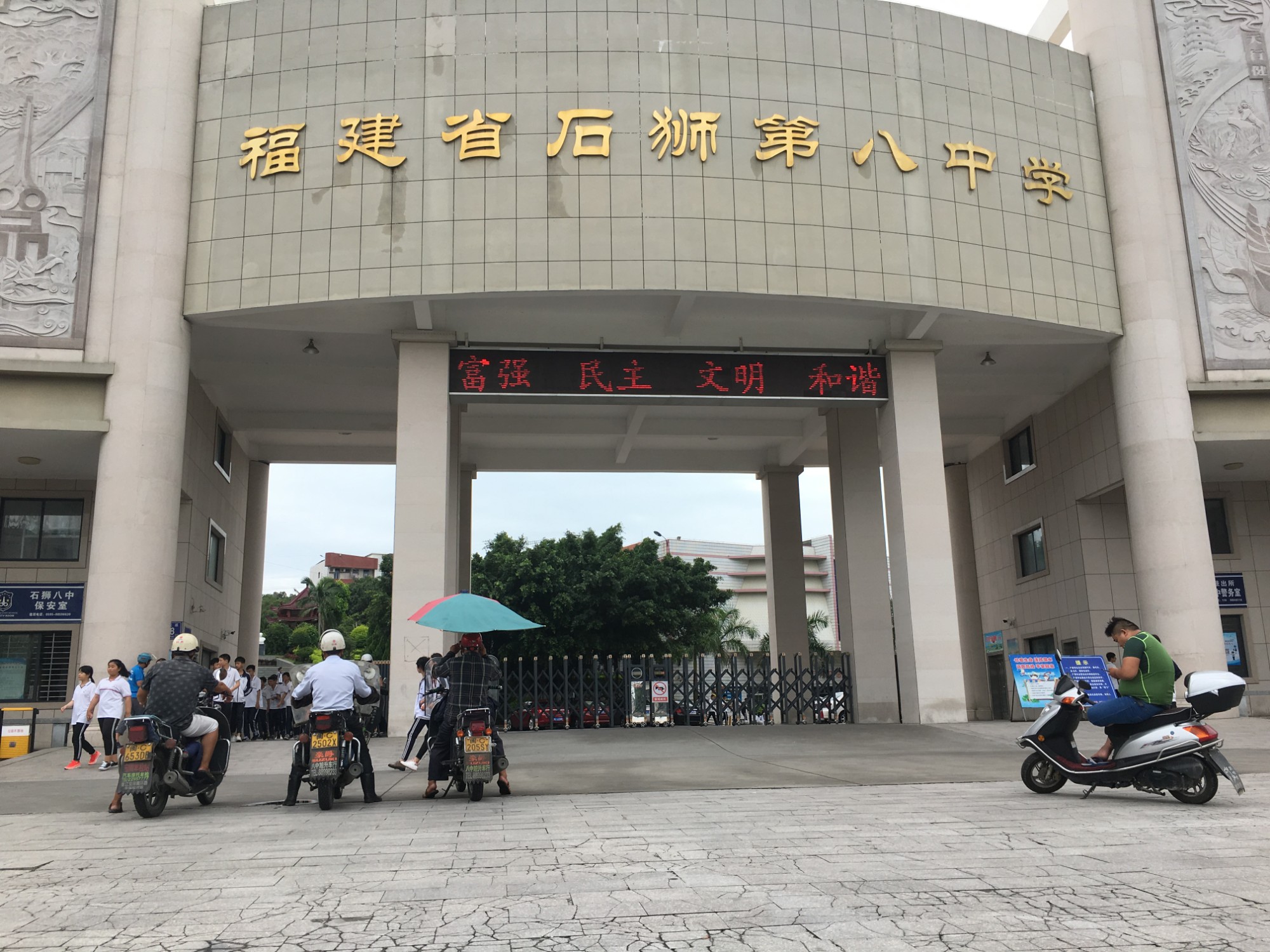

三所學校都為重點中學，目前每個學校需要40個考場，學校承擔每年的中考聽力考試任務。根據國家考試中心對聽力考試系統的要求，現有的定壓廣播系統已經無法滿足實際中考聽力考試需要，所以本次對聽力考試系統提出建設，建設一套新型的智能聽力考試廣播系統，以適應中考聽力考試的需求。要求本廣播系統能大限度的提供保障。

二、需求分析

校園廣播系統作為學校的一項重要基礎設施，肩負著日常廣播工作及教學廣播功能，在中、高考期間校園廣播系統的效果及穩定性倍受學校重視，此時廣播系統是不允許出現任何故障的。為此為學校設計了一套《中、高考廣播系統》。

1) 時間準確：考試期間打鈴系統要求分秒不差。
2) 全力保障：聽力考試過程中，要求廣播系統能萬無一失的保障到位。
3) 人聲還原：聽力廣播的音箱音質要求播放的音頻文件要達到真人發聲效果，讓考生能聽清楚，保障聽力考試及廣播通知注意事項可及時清晰傳達。
4) 線路標準：校園廣播線路系統、電力系統、設備質量要確保達到較高標準，能長期運行。
由于中、高考廣播系統的特殊性與嚴肅性，公司經過大量實際案例應用分析及技術上不斷創新研發，推出本套專業級《中、高考廣播系統》。

三、關于聽力考試設計標準

1) 設備方面：所有設備三年免費保修。核心設備如主功放，采用軍工產品標準設計，全國五年免費質保。
2) 工程方面：所有線材，按10年不間斷使用標準，線路必須進行焊接。
3) 備用電源：系統可在本地電源中斷后能正常工作一小時以上。
4) 核心設備雙備份：系統設計核心功放設備雙機備份。
5) 原音品質：定制音箱喇叭單元，使揚聲器音質高度還原錄制原聲。

四、聽力考試系統設計

1、  音源設計

1）數字音源：即計算機輸出的音頻信號，播放的是計算機中的數字音頻文件，可定時自動播出，及肩負考試期間的打鈴任務，設計廣播電腦1臺；同時支持USB播放，可按聽力考試需要播放U盤廣播內容；

2）模擬音源

DVD機：DVD是用于播放教育教學的光盤，設計采用工控DVD。機架安裝，支持USB播放功能；方便不同音源的接入。
錄音卡座：高考聽力保密強非常強。通常會采用磁帶類介質播放。
廣播話筒：用于通知講話，緊急尋呼等。在廣播前可通過提示音，達到未講先聲的效果。

2、教室音箱設計

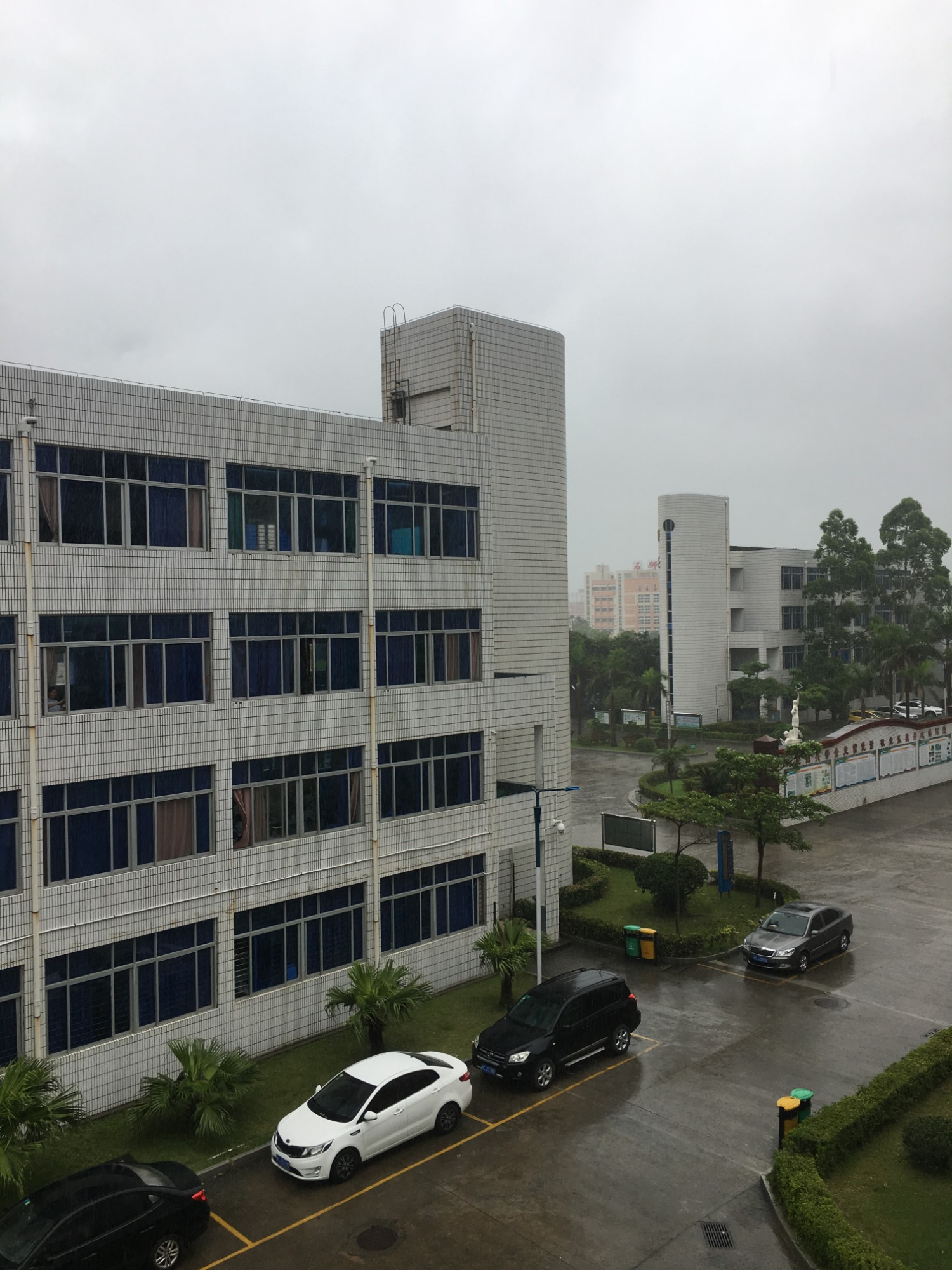

學校教室數量為40間教室，廣播主要應用：聽力考試、日常通知、上下課鈴聲等； 教室面積為7米*9米標準教室，我們?cè)诿块g教室設計2只高保真壁掛音箱，這款音箱不僅外形美觀大方，而且音質優美飽滿，額定功率20W；峰值功率25W，無論音質還是音量，完全能滿足聽力考試、教學及背景音樂功能。

3、功放設計

功放是聽力廣播系統中，核心的設備，要求工作極其穩定可靠，本項目中，音箱為80只，按峰值功率計算總功率為4800W，。我們?cè)O(shè)計冗余附合國家聽力考試廣播規定：1、3---1、5倍；設計功放功率為三臺2000W的功放，本款功放輸出功率強勁；能持續穩定工作。為讓客戶用著放心。本款功放承諾質保5年。

功放說明如下：

主功放采用我公司純后級功放系列：

本款功放變壓器采用大型EI結構的變壓器，同時散熱方式為自然冷卻散熱系統：非風扇散熱方式；超大截面積電力散熱器，熱容量更大、功率器件的溫升更均勻。自然對流散熱，減少進入機器內部灰塵，提高設備長期運行可靠性。

備用功放采用常規功放，按照節省預算的原則。配置2000W的功放一臺做備用。

4、定壓備份系統設計

本次聽力考試系統為定壓功放驅動定壓音箱，為防止功放故障而造成聽力事故，我們?cè)诠Ψ旁O(shè)計過程中，設計一臺主備功放切換器，本設備提供四主四備的功放備份功能，當廣播系統中的主功放出現故障時，備用功放可實現無縫切換功能；切換速度控制在：0.4~1S之間；

五、聽力廣播保障說明

綜上所述，本次中考聽力方案廣播力求音質高保真，真人聲還原、多重廣播保障；

第1重保障：功放主備切換：可解決若主功放有問題時，備功放無縫銜接；
第2重保障：主功放選用高品質、穩定的功放，是有保障的技術手段，本功放散熱方式為大功率散熱片，而非風扇強冷，可有效屏蔽灰塵的進入，同時噪音幾乎沒有，品質穩定可靠，廠家承諾5年質保；
第3重保障：每教室配置音箱2只；每只音箱額定功率15W，峰值功率25W。當一只音箱有故障時，另一只音箱完全可以滿足普通教室的聲音覆蓋；
第4重保障：本系統配置專業UPS保障電源，即使是在斷電時。也可以在重大活動期間，能穩定保障整體系統工作；
第5重保障：線路安全，本廣播系統不僅為聽力考試準備，也為平時廣播及教學應用使用，本系統只布一根廣播線。無電源線、控制線。從系統故障案例分析，70%以上故障是由線路原因造成，本系統只需要一條廣播線，布線量的減少、線路接駁點的減少，都將有線廣播故障率降至；
第6重保障：教室音箱，無需供電，減少對用電量的要求。本音箱可在不需要單布線的情況下，實現尋址升級，也是我們公司的技術優勢；整體系統除廣播室以外所有的線路均無需220V電源需求，在工程施工、檢修布線、日常使用過程中，徹底杜絕因?yàn)榫€路原因造的人身傷害、火災等所有的可能。
