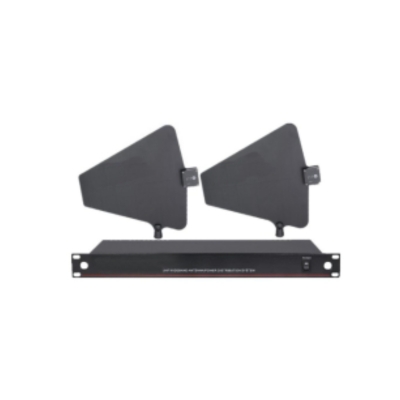

天線放大器  TX-100

1一款UHF有源無線指向型天線，具有雙極化對數周期陣列。

與1/2波長全向型天線相比，心形拾音模式能夠更有效地接收預定覆蓋區域的信號，并更有效地覆蓋區域范圍以外的射頻信號。

為補償同軸電纜的信號損失，板載放大器提供給用戶可選的3或10dB增益。

增益設置由兩個LED燈顯示。

天線放大器采用遠程12V直流電源供電，由天線分配系統通過同軸電纜提供。

可以安裝在話筒支架上、懸掛在天花板上或采用旋轉式轉接器托架安裝在墻壁上。

能夠抵御惡劣天氣影響，適合室外使用。使用兩根天線可獲得最佳分集性能。

參數：

接頭類型: BNC, 插孔

阻抗: 50 Ω

電源要求: 來自同軸連接的 10 至 15 伏直流偏移, 75 mA

接收模式(3 dB 波束寬度): 70 角度

三階過載交截點 (OIP3): >30 dBm

天線增益 (在軸): 7.5 dBi

信號增益 ±1 dB:

可切換Active: +12 dB, +6 dB，Passive: 0 dB, -6 dB

射頻信號過強指示燈閾值: -5 dBm
