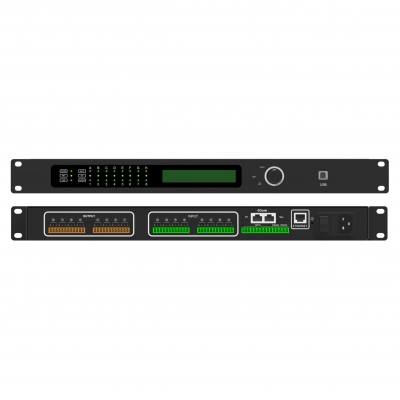

8進8出音頻處理器（配4*4DANTE）    MAP0808M_D4

產品簡介：

★8路模擬音頻輸入8路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換

★4路dante網絡音頻

★帶AEC回聲消除功能和ANC噪聲消除功能可選，適用于互動錄播遠程會議場合

★每路麥克風輸入帶9級靈敏度調節

★每路輸入帶48V幻相電源開關

★每路輸入帶反饋抑制功能開關，兩檔調節

★帶AUTOMIX自動混音和矩陣混音功能

★輸入31段PEQ可調，輸出10段PEQ可調

★帶視像跟蹤控制功能，支持絕大多數國內外攝像頭控制協議

★USB免驅自動連接軟件，另外支持RS232中控控制

★支持手機APP TCON軟件網絡控制

★支持觸控屏線控控制

技術參數：

1、DSP芯片：

信號處理：32-bit fixed DSP 300MHz

音頻系統延遲: < 1ms

數模轉換:24-bit

2、模擬音頻輸入輸出：

輸入通道：8路平衡輸入. Mic/line level

音頻接口: 3.81 mm 鳳凰插, 12-pin

輸入阻抗: 11.5KΩ

最大輸入電平：12dBu/Line, -7dBu/Mic

幻象電源：+48VDC, 6.5mA, 每通道配置

輸出通道：8 路平衡輸出, line level

輸出阻抗：150Ω

3、音頻指標：

頻響曲線：20Hz-20kHz(+-0.5dB)/Line

20Hz-20kHz(+-1.5dB)/Mic

THD+N：-90dB(@12dBu,1kHz,A-wt)/Line

-86dB(@-7dBu,1kHz,A-wt)/Mic

信噪比：105dB(@12dBu,1kHz,A-wt)/Line

95dB(@-7dBu,1kHz,A-wt)/Mic

4、連接和顯示：

USB：Micro-B type, 免驅

RS232：Serial port communication串口通信

TCP/IP網口：RJ-45

指示燈：Power, Link, +48V,輸入輸出音頻信號

5、電氣與物理參數

供電范圍：AC100V---240V  50/60 Hz

尺寸：44mmx483mmx210mm

凈重：2.8kg

工作溫度：-20℃--80℃
